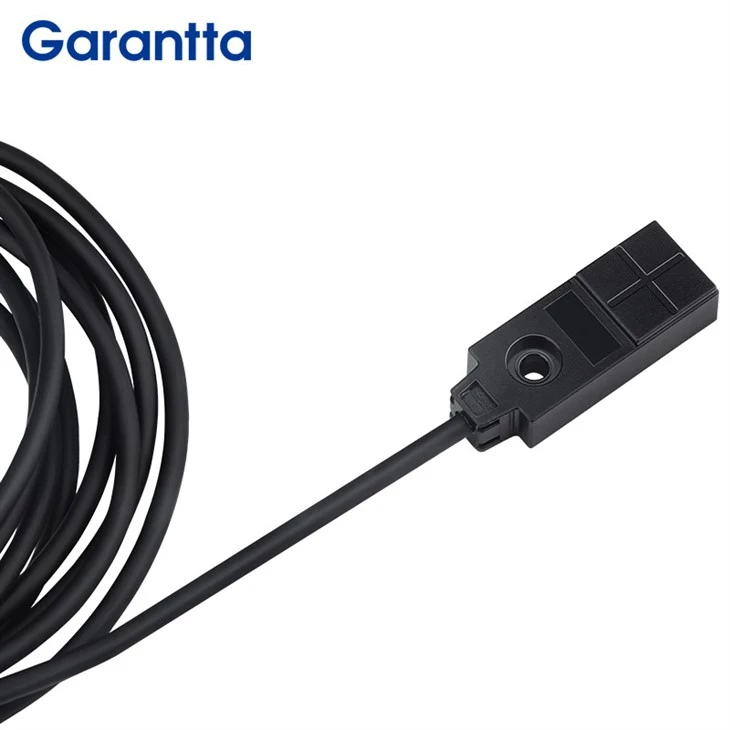

ফ্ল্যাট ইন্ডাকটিভ সেন্সর

বর্গাকার NPN PNP ফ্ল্যাট ইন্ডাকটিভ সেন্সর হল একটি নন-যোগাযোগ সেন্সর যা বস্তুর নৈকট্য সনাক্ত করতে আবেশের নীতি ব্যবহার করে। এটি একটি উচ্চ-ফ্রিকোয়েন্সি অসিলেটর এবং একটি পরিবর্ধন প্রক্রিয়াকরণ সার্কিট নিয়ে গঠিত। যখন একটি ধাতব বস্তু সেন্সরের সেন্সিং হেডের কাছে আসে, তখন বস্তুর ভিতরে এডি স্রোত উৎপন্ন হয়। এই এডি কারেন্ট প্রক্সিমিটি সুইচের উপর প্রতিক্রিয়া দেখায়, প্রক্সিমিটি সুইচের দোলন ক্ষমতা কমিয়ে দেয় এবং অভ্যন্তরীণ সার্কিটের প্যারামিটার পরিবর্তন করে। এটি একটি ধাতব বস্তুর কাছে আসছে কিনা তা সনাক্ত করতে পারে এবং তারপরে সুইচ চালু বা বন্ধ নিয়ন্ত্রণ করতে পারে।

• ক্ষুদ্রাকৃতির নকশা: সাধারণত একটি কম্প্যাক্ট বর্গক্ষেত্র বা আয়তক্ষেত্রাকার কাঠামো (যেমন M8, M12, বা এমনকি ছোট আকারের) বৈশিষ্ট্যযুক্ত, এটিকে সীমাবদ্ধ আধুনিক অটোমেশন সরঞ্জাম-স্থানে ইনস্টল করার জন্য আদর্শ করে তোলে।
• নন-পরিচিতি সনাক্তকরণ: শারীরিক যোগাযোগ ছাড়াই ধাতব লক্ষ্যবস্তু সনাক্ত করে, যার ফলে পরিধান হয় না এবং দীর্ঘ জীবনকাল থাকে না।
• দ্রুত প্রতিক্রিয়ার গতি: উচ্চ সুইচিং ফ্রিকোয়েন্সি উচ্চ গতির উৎপাদন লাইনের গণনা এবং অবস্থানের প্রয়োজনীয়তা পূরণ করে।
• শক্তিশালী বিরোধী-হস্তক্ষেপ ক্ষমতা: কোনো অভ্যন্তরীণ যান্ত্রিক যোগাযোগ এবং চমৎকার সিলিং (সাধারণত IP67 সুরক্ষা রেটিং) বৈশিষ্ট্য নেই, এটি তেল, ধুলো এবং আর্দ্রতার মতো কঠোর শিল্প পরিবেশ সহ্য করতে দেয়।
• নমনীয় ইনস্টলেশন: বর্গাকার কাঠামো সাধারণত একাধিক মাউন্ট পৃষ্ঠ প্রদান করে, যা ফিক্সচার, গাইড রেল বা ভিতরের যন্ত্রপাতিগুলিতে একীভূত করা সহজ করে তোলে।

একটি অবস্থান প্রতিক্রিয়া উপাদান হিসাবে, ইন্ডাকটিভ সেন্সরগুলি প্রায় সমস্ত অটোমেশন নিয়ন্ত্রণ শিল্প এবং ক্ষেত্রগুলিতে ব্যাপকভাবে ব্যবহৃত হয়েছে, স্বয়ংক্রিয় নিয়ন্ত্রণ ব্যবস্থা সনাক্তকরণ এবং নির্ভরযোগ্য অপারেশনে মূল ভূমিকা পালন করে।

1. অটোমোবাইল উত্পাদন শিল্পে প্রয়োগ ফ্ল্যাট ইন্ডাকটিভ সেন্সর হল একটি সাধারণ উপায় যা ঘনিষ্ঠ পরিসরে ধাতব বস্তুগুলি সনাক্ত করতে পারে৷ এটি অটোমোবাইল উত্পাদন শিল্পে ব্যাপকভাবে ব্যবহৃত হয়। অটোমোবাইল উত্পাদন প্রক্রিয়া প্রধানত চারটি প্রধান অংশ অন্তর্ভুক্ত করে: স্ট্যাম্পিং, ঢালাই এবং পেইন্টিং এবং চূড়ান্ত সমাবেশ। ইন্ডাকটিভ সেন্সর প্রতিটি অংশে ব্যাপকভাবে ব্যবহৃত হয়। বিশেষ করে ঢালাই, পেইন্টিং এবং সমাবেশ কর্মশালায়, অনেক প্রবর্তক সেন্সর জমা এবং স্রাব চেইন পরিবাহক লাইনে বিতরণ করা হয়, যা স্লিপ সনাক্তকরণ বা রেল পৃথকীকরণ সনাক্তকরণে ভূমিকা পালন করে।

2. মেশিন টুল শিল্পে আবেদন

মেশিন টুলস হল উন্নত উত্পাদন প্রযুক্তির বাহক এবং প্রধান সরঞ্জাম শিল্পের জন্য উত্পাদনের মৌলিক উপায়। এগুলি সরঞ্জাম উত্পাদন শিল্পের মৌলিক সরঞ্জাম এবং প্রধানত সামরিক শিল্প, কৃষি যন্ত্রপাতি, প্রকৌশল যন্ত্রপাতি, বৈদ্যুতিক শক্তি সরঞ্জাম, রেলওয়ে লোকোমোটিভ এবং জাহাজের মতো শিল্পগুলিকে পরিবেশন করে। মেশিন টুল শিল্পে, বৈদ্যুতিক সেন্সর ব্যাপকভাবে ব্যবহৃত হয়। এটি প্রায়শই স্থানচ্যুতি, আকার এবং চাপের মুহূর্ত পরিমাপের জন্য ব্যবহৃত হয়। গণনা, স্ট্রেন, প্রবাহ, নির্দিষ্ট মাধ্যাকর্ষণ, ধাতব অবস্থান এবং অ-বিধ্বংসী পরীক্ষার ক্ষেত্রেও এটির অনেকগুলি অ্যাপ্লিকেশন রয়েছে৷

3. রোবোটিক্স শিল্পে আবেদন

পজিশনিং এবং শনাক্তকরণের মাধ্যম হিসেবে, প্রোডাকশন লাইনের সমস্ত দিকগুলিতে বিভিন্ন ধরনের সেন্সর জনপ্রিয় হয়েছে, বিশেষ করে স্বয়ংক্রিয় রোবটে ব্যবহৃত মেশিন ভিশন সেন্সর এবং পজিশনিং এর জন্য ব্যাপকভাবে ব্যবহৃত ফ্ল্যাট ইনডাকটিভ সেন্সর। ইন্ডাকটিভ সেন্সরগুলি রিয়েল টাইমে পুরো লাইনের অপারেটিং অবস্থা নিরীক্ষণ করে।

প্রশ্ন: ক্ষুদ্র ফ্ল্যাট ইন্ডাকটিভ সেন্সর ইনস্টল এবং ব্যবহার করার সময় কিছু সাধারণ সতর্কতা এবং ভুল ধারণাগুলি কী কী?

উত্তর: নির্ভরযোগ্যতা নিশ্চিত করার জন্য সঠিক ইনস্টলেশন এবং ব্যবহার অত্যন্ত গুরুত্বপূর্ণ:

• ইনস্টলেশন সতর্কতা:

ধাতুর হস্তক্ষেপ এড়িয়ে চলুন: একটি নির্দিষ্ট স্থান (সাধারণত সনাক্তকরণের দূরত্বের 1 গুণ) সেন্সরের সেন্সিং পৃষ্ঠের চারপাশে রেখে দেওয়া উচিত যাতে ধাতব মাউন্টিং বন্ধনী, বেস প্লেট বা মেশিন বডির নৈকট্য রোধ করা যায়, অন্যথায়, এটি সেন্সরের ত্রুটি বা সনাক্তকরণের দূরত্ব হ্রাস করবে। বন্ধনী মাউন্ট করার জন্য ধাতব পদার্থ (যেমন প্লাস্টিক) ব্যবহার করা ভাল অভ্যাস।

লক্ষ্য বস্তুটি সারিবদ্ধ করুন: নিশ্চিত করুন যে ধাতব লক্ষ্য বস্তুটি সেন্সিং পৃষ্ঠের লম্ব সনাক্তকরণ এলাকায় প্রবেশ করে এবং সর্বোত্তম ফলাফলের জন্য লক্ষ্য বস্তুর আকার সেন্সরের সেন্সিং পৃষ্ঠের আকারের চেয়ে ছোট নয়।

টর্ককে শক্ত করা: বেঁধে রাখার জন্য উপযুক্ত বাদাম বা স্ক্রু ব্যবহার করুন, অতিরিক্ত টাইট করা এড়িয়ে চলুন যা আবাসনের বিকৃতি এবং ক্ষতির কারণ হতে পারে।

• ওয়্যারিং এবং বৈদ্যুতিক সতর্কতা:

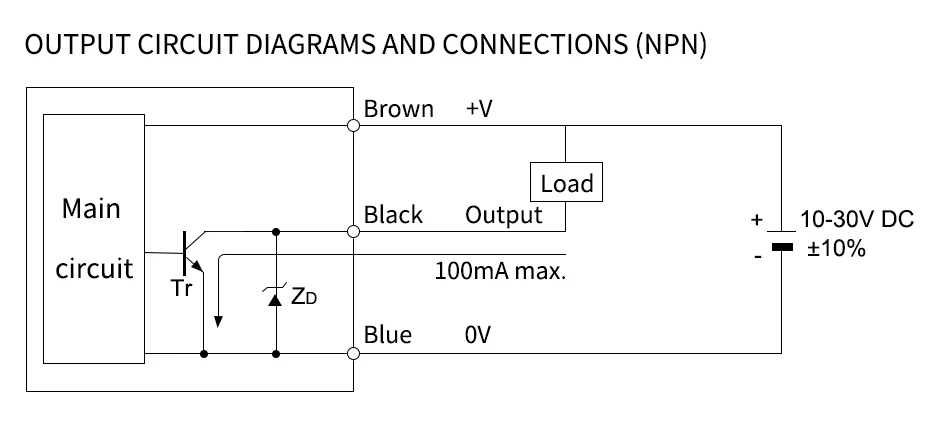

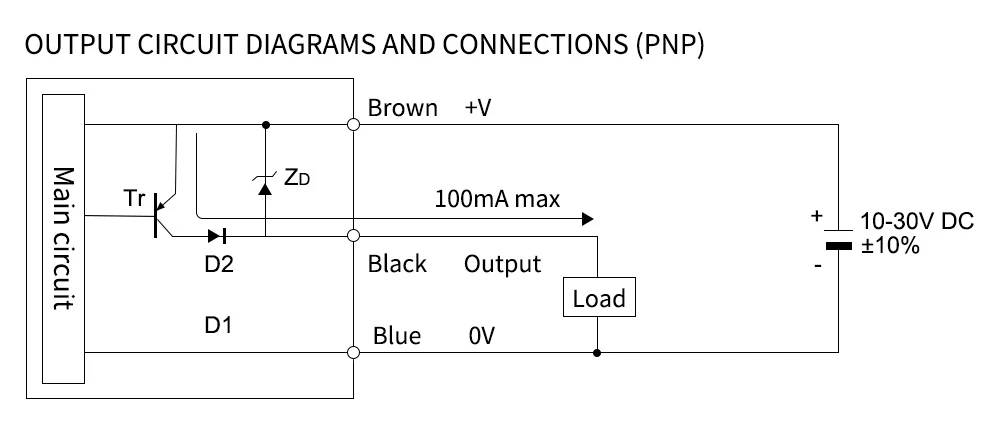

সঠিকভাবে NPN/PNP পার্থক্য করুন: এটি সবচেয়ে সাধারণ তারের ত্রুটি। পাওয়ার সাপ্লাই এবং সিগন্যাল লাইনের ইতিবাচক এবং নেতিবাচক টার্মিনালগুলিকে সংযোগ করার জন্য সর্বদা নির্দেশ ম্যানুয়ালটি পড়ুন।

লোড সুরক্ষা: যদি একটি ইন্ডাকটিভ লোড (যেমন রিলে, সোলেনয়েড ভালভ কয়েল) চালনা করা হয়, তাহলে ফ্ল্যাট ইন্ডাকটিভ সেন্সরের অভ্যন্তরীণ সার্কিট্রির ক্ষতি থেকে ইন্ডাকটিভ ভোল্টেজ স্পাইক প্রতিরোধ করার জন্য একটি ফ্রিহুইলিং ডায়োডকে লোড জুড়ে সমান্তরালভাবে সংযুক্ত করা উচিত।

পাওয়ার সাপ্লাই স্থিতিশীলতা: একটি স্থিতিশীল, পরিষ্কার ডিসি পাওয়ার সাপ্লাই ব্যবহার করুন এবং উচ্চ- পাওয়ার সরঞ্জাম যেমন মোটর এবং ইনভার্টারগুলির সাথে একই পাওয়ার লাইন শেয়ার করা এড়িয়ে চলুন৷ প্রয়োজনে একটি ফিল্টার ইনস্টল করুন।
