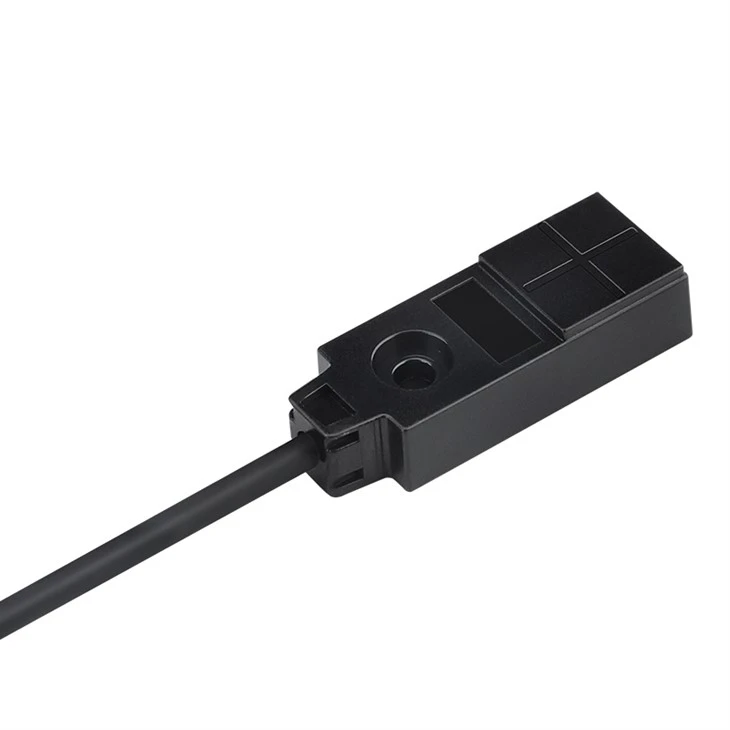

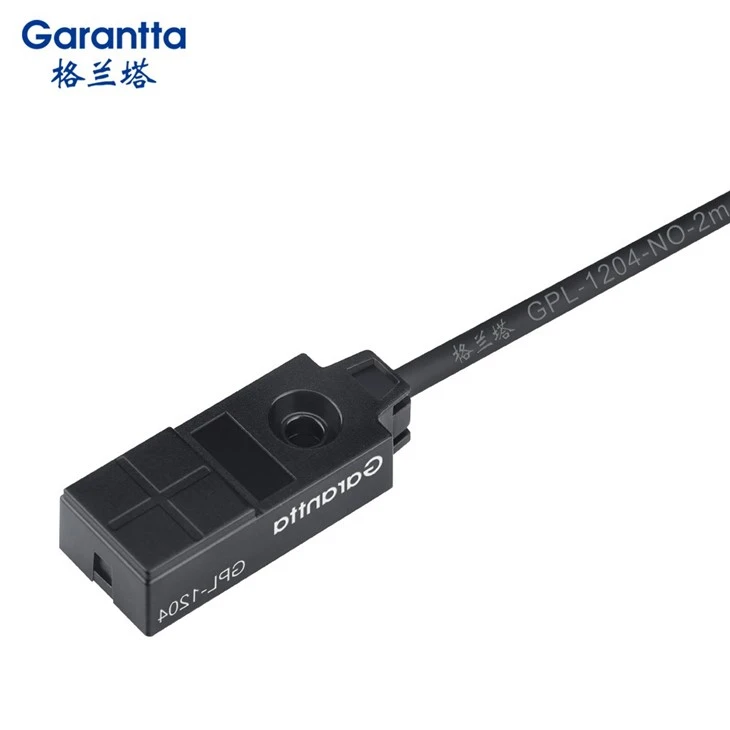

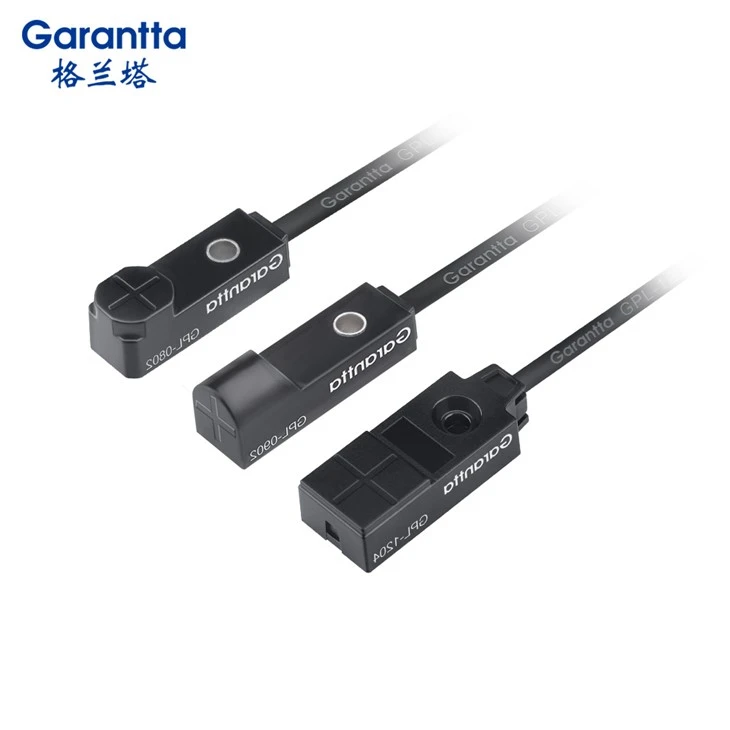

PNP প্রক্সিমিটি সুইচ

NPN PNP প্রক্সিমিটি সুইচ ইলেক্ট্রোম্যাগনেটিক ইন্ডাকশন নীতির উপর ভিত্তি করে কাজ করে। তারা একটি কয়েল সহ একটি লোহার কোর এবং কোরে মাউন্ট করা দুটি ইলেক্ট্রোড নিয়ে গঠিত। যখন একটি ধাতব বস্তু বা লক্ষ্য সেন্সরের কাছে আসে, তখন এটি চৌম্বক ক্ষেত্রের পরিবর্তন করে, যার ফলে ইলেক্ট্রোডের মধ্যে কারেন্টের পরিবর্তন ঘটে, যা ফলস্বরূপ একটি আউটপুট সংকেত চালায়।

ইন্ডাকটিভ প্রক্সিমিটি সেন্সর ধাতব বস্তুর প্রতি সংবেদনশীল কিন্তু ধাতব বস্তু শনাক্ত করতে অকার্যকর।

ইনস্টলেশন এবং ব্যবহারের সময়, সেন্সরটিকে শক্তিশালী চৌম্বক ক্ষেত্র বা উচ্চ তাপমাত্রায় উন্মুক্ত করা এড়িয়ে চলুন যাতে এর কর্মক্ষমতা হ্রাস পায়।

একটি সেন্সর নির্বাচন করার সময়, নির্দিষ্ট অ্যাপ্লিকেশন দৃশ্য এবং প্রয়োজনীয়তার উপর ভিত্তি করে উপযুক্ত মডেল এবং স্পেসিফিকেশন নির্বাচন করুন।

• ব্যাপক পণ্য পরিসীমা, বিভিন্ন অ্যাপ্লিকেশনের জন্য উপযুক্ত.
• দ্রুত প্রতিক্রিয়া, উচ্চ-নির্ভুলতা সনাক্তকরণ।
• কাস্টমাইজযোগ্য চেহারা, সাধারণত খোলা এবং সাধারণত বন্ধ সমন্বিত নকশা।
• জলরোধী এবং তেল-প্রতিরোধী, উচ্চ সংবেদনশীলতা, বিস্তৃত প্রয়োগ পরিসর।
• রুক্ষ, নির্ভরযোগ্য, স্থিতিশীল, এবং দীর্ঘ-স্থায়ী।

প্রক্সিমিটি সুইচ এক ধরনের সেন্সর। তারা বিভিন্ন তারের কনফিগারেশন আছে. সবচেয়ে সাধারণ হল তিনটি-তার সংযোগ। দুটি-তারের সংযোগ তুলনামূলকভাবে সহজ, এবং চার-তারের সংযোগও তিনটি-তার সংযোগের উপর ভিত্তি করে। নিম্নলিখিত ধরনের উপলব্ধ:

1. দুই-তারের সেন্সর:

না (সাধারণত খোলা)

NC (সাধারণত বন্ধ)

দ্রষ্টব্য: দুটি-তারের সংযোগ এসি (অল্টারনেটিং কারেন্ট) এবং ডিসি (ডাইরেক্ট কারেন্ট) প্রকারে বিভক্ত।

2. তিন-তারের সেন্সর:

NPN - NO (সাধারণত খোলা)

NPN - NC (সাধারণত বন্ধ)

PNP - NO (সাধারণত খোলা)

PNP - NC (সাধারণত বন্ধ)

3. চার-তারের সেন্সর:

NPN (NO + NC) সাধারণত খোলা + সাধারণত বন্ধ

PNP (NO + NC) সাধারণত খোলা + সাধারণত বন্ধ

• এনপিএন টাইপ অপারেটিং প্রক্রিয়া

NPN প্রক্সিমিটি সুইচ একটি ইতিবাচক সাধারণ পয়েন্ট (COM) এর সাথে ব্যবহার করা হয়। সেন্সরের অভ্যন্তরীণ সুইচটি GND (0V) পাওয়ার সাপ্লাই "-" টার্মিনালের সাথে সিগন্যাল আউটপুট লাইন OUT কে সংযুক্ত করে, যা একটি নিম্ন-স্তরের আউট সিগন্যাল আউটপুটের সমতুল্য।

NPN (NO) সাধারণত ওপেন: যখন কোন সিগন্যাল ট্রিগার করা হয় না, তখন সিগন্যাল আউটপুট লাইন OUT GND (0V) পাওয়ার সাপ্লাই "-" টার্মিনাল থেকে সংযোগ বিচ্ছিন্ন হয়ে যায়, একটি ওপেন সিগন্যাল আউটপুটের সমতুল্য। যখন একটি সংকেত ট্রিগার হয়, তখন সিগন্যাল আউটপুট লাইন আউট GND (0V) পাওয়ার সাপ্লাই "-" টার্মিনালের সাথে সংযুক্ত থাকে, একটি নিম্ন-স্তরের 0V আউটপুট করে।

NPN (NC) সাধারণত বন্ধ: যখন কোন সংকেত ট্রিগার হয় না, তখন সিগন্যাল আউটপুট লাইন আউটপুট একটি নিম্ন-স্তরের 0V, GND এর সমতুল্য। যখন একটি সিগন্যাল ট্রিগার করা হয়, তখন সিগন্যাল আউটপুট লাইন আউট GND (0V) পাওয়ার সাপ্লাই "-" টার্মিনাল থেকে সংযোগ বিচ্ছিন্ন হয়, যা একটি ওপেন সিগন্যাল আউটপুটের সমতুল্য।

• পিএনপি টাইপ অপারেটিং প্রক্রিয়া

PNP প্রক্সিমিটি সুইচের একটি কমন নেগেটিভ পয়েন্ট (COM) আছে। সেন্সরের অভ্যন্তরীণ সুইচটি সিগন্যাল লাইন OUT-কে VCC (+V) পাওয়ার সাপ্লাইয়ের + টার্মিনালের সাথে সংযুক্ত করে, কার্যকরভাবে আউট সিগন্যাল আউটপুটকে উচ্চ স্তরে আউটপুট করে।

PNP (NO) সাধারনত খোলা: যখন প্রক্সিমিটি সুইচ কোন সিগন্যাল দ্বারা ট্রিগার করা হয় না, তখন সিগন্যাল লাইন OUT VCC (+V) পাওয়ার সাপ্লাইয়ের + টার্মিনাল থেকে সংযোগ বিচ্ছিন্ন হয়ে যায়, যার ফলে কার্যকরভাবে আউট সিগন্যাল আউটপুট খালি হয়ে যায়। যখন একটি সংকেত ট্রিগার করা হয়, তখন আউটপুট ভোল্টেজ VCC (+V) পাওয়ার সাপ্লাইয়ের + টার্মিনালের সমান হয়, যার অর্থ সিগন্যাল লাইন OUT VCC (+V) পাওয়ার সাপ্লাইয়ের + টার্মিনালের সাথে সংযুক্ত থাকে, একটি উচ্চ স্তরের আউটপুট করে।

PNP (NC) সাধারণত বন্ধ: যখন প্রক্সিমিটি সুইচটি কোনো সংকেত দ্বারা ট্রিগার করা হয় না, তখন আউটপুট ভোল্টেজ VCC (+V) পাওয়ার সাপ্লাইয়ের + টার্মিনালের সমান হয়, যার অর্থ সিগন্যাল লাইন OUT VCC (+V) পাওয়ার সাপ্লাইয়ের + টার্মিনালের সাথে সংযুক্ত থাকে, উচ্চ স্তরের আউটপুট করে। যখন একটি সংকেত ট্রিগার হয়, তখন সিগন্যাল লাইন OUT VCC (+V) পাওয়ার সাপ্লাইয়ের + টার্মিনাল থেকে সংযোগ বিচ্ছিন্ন হয়ে যায়, যার ফলে কার্যকরভাবে আউট সিগন্যাল আউটপুট খালি হয়ে যায়।
